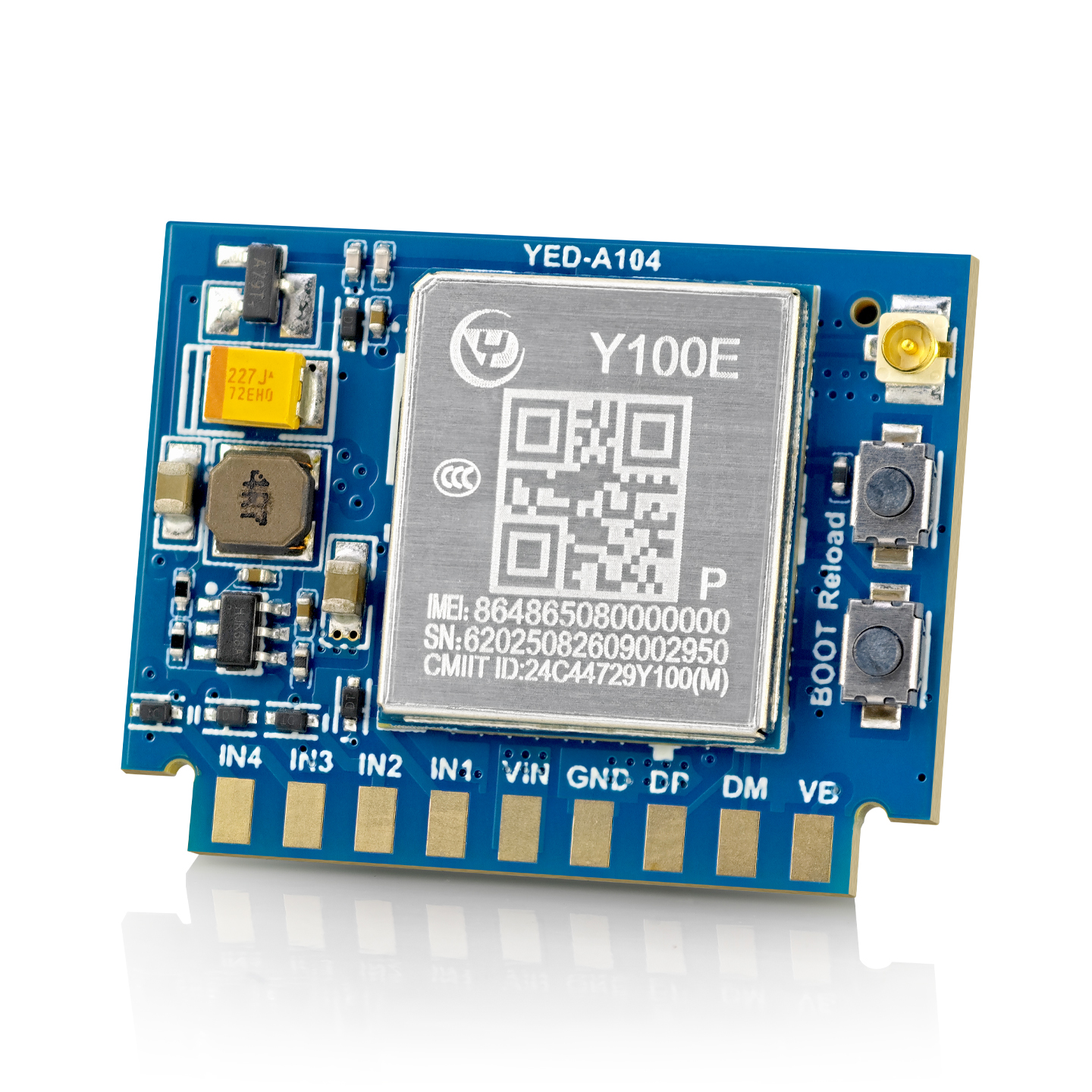

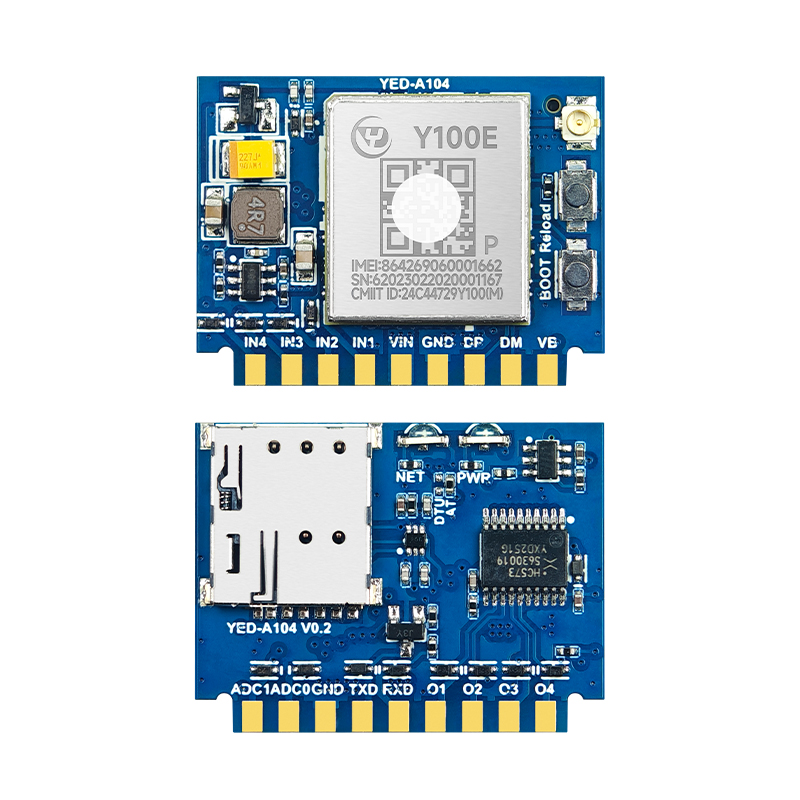

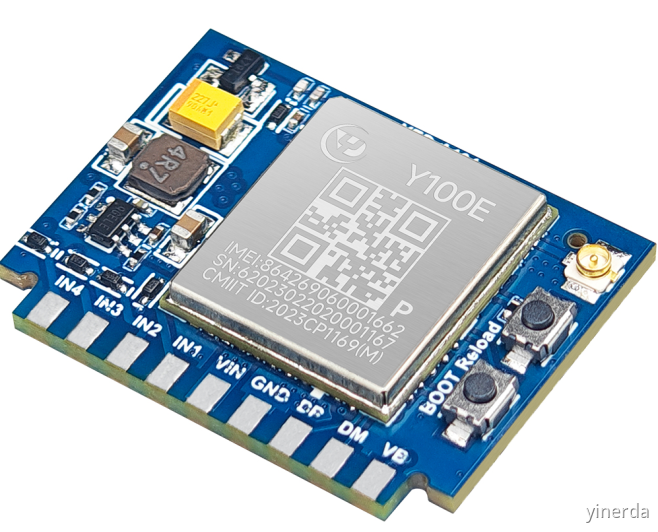

1. 简介


YED-A104版本适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，具体功能特点如下。

1) 支持宽输入电压范围5~12 V；

2) 工作环境为-35℃~75℃；

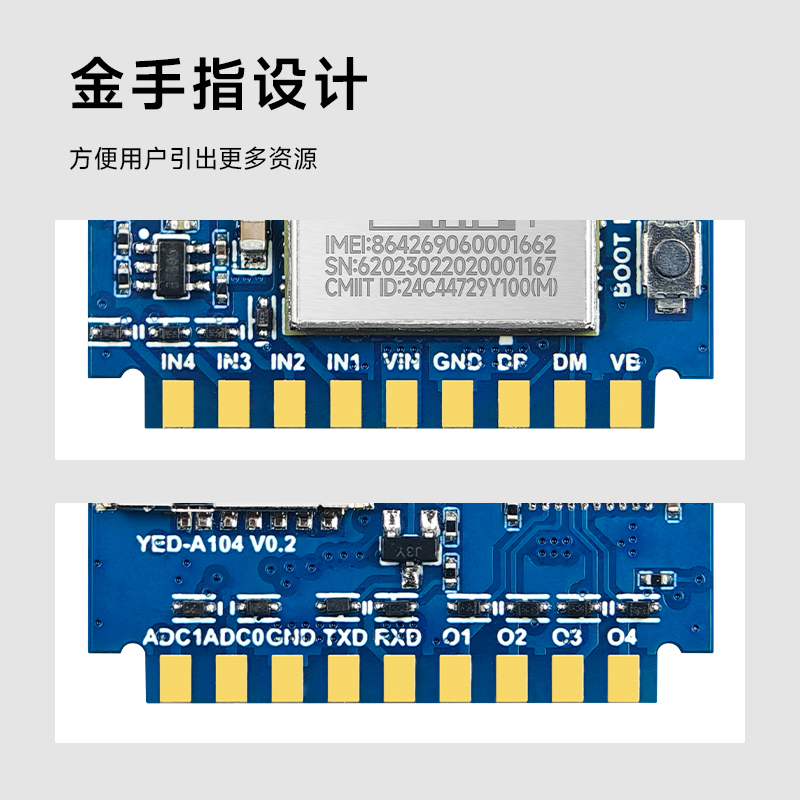

3）金手指焊接，方便集成；

4) 支持4路GPIO输出，可以用来做继电器控制；

5) 支持4路GPIO输入，可以用来做外部状态输入检测；

6) 支持1路TTL串口功能,支持3.3V串口电平；

7) 支持2路ADC电流采集，范围0-3.8V；

8) 支持硬件看门狗，运行稳定不死机；

9)支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

10)支持二次开发定制。

11)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

12)支持给用户设备进行固件升级。

2. 产品规格

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
4G模块	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~12V，10W电源
工作环境	工作温度	-35℃ ~+75℃
工作环境	工作湿度	5%~95%RH(无凝露)
TTL串口	1路	1200-460800；数据位:8 、7；停止位：1、2；校验位：奇、偶、无校验
输入	4路	3.3V 电平输入，可以外部设计做光耦等检查
输出	4路	3.3V 电平输出，可以外部设计做继电器等控制驱动电流35ma,驱动继电器需要加三极管
ADC	2路	0~3.8V电压采集，可以加分压电阻采集电压或者电流
硬件看门狗	支持	外部硬件看门狗
尺寸		32*21.5mm
安装方式		金手指焊盘焊接

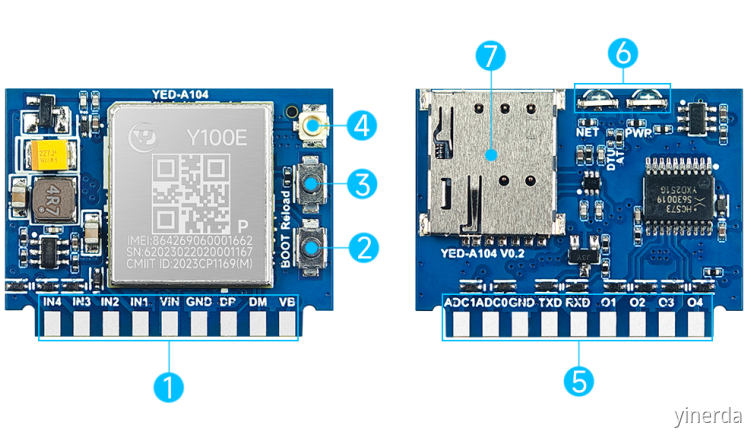

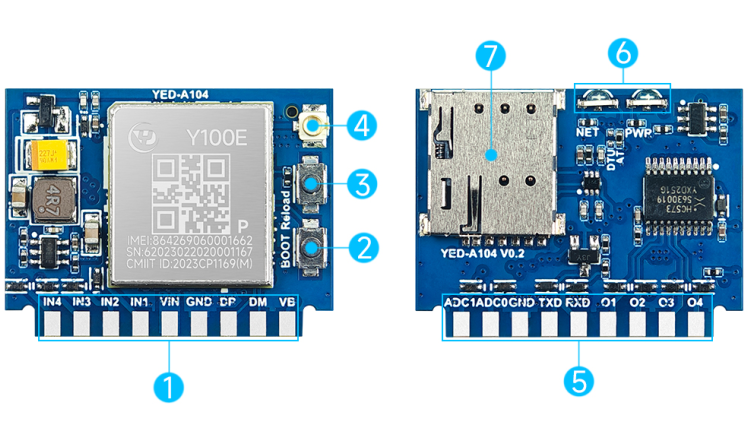

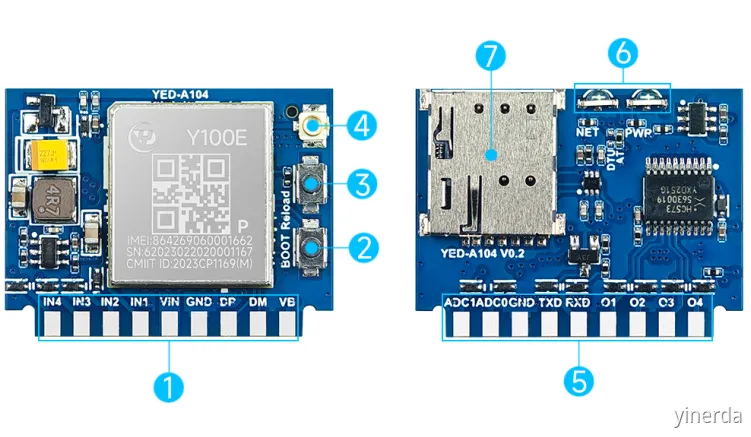

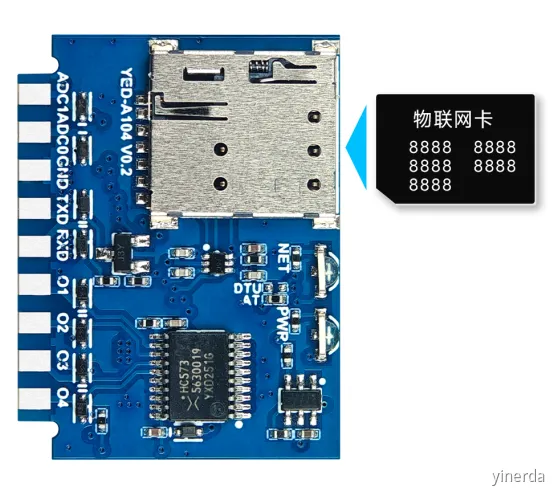

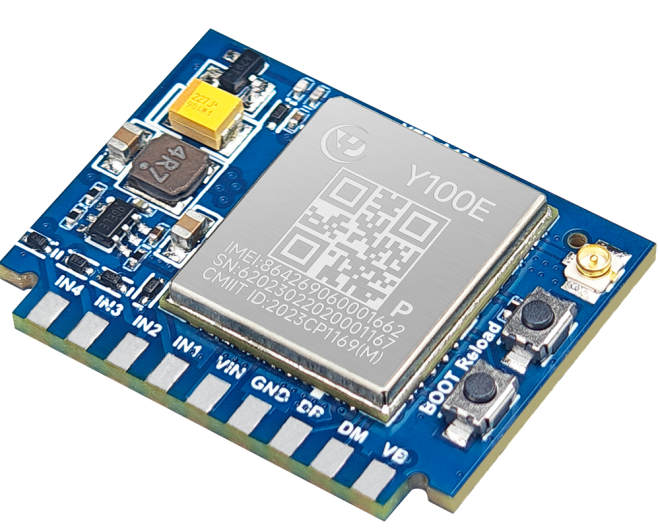

编号	标识	功能	说明
1	IN1 IN2 IN3 IN4	输入GPIO	3.3V电平
	VIN GND	供电电源	5~12VDC(直流)，10W电源
	GND DP DM VB	USB接口	用来固件升级或者日志调试
2	BOOT		BOOT按键，配合USB接口，进入升级模式
3	Reload		长按7秒，恢复出厂设置
4	４G天线		IPEX 1代天线
5	ADC1 ADC0		直引ADC，范围0~3.8V，可以外加分压电阻采集电压和电流。
	GND		GND
	TXD RXD		TTL串口，3.3V电平
	O1 O2 O3 O4	输出GPIO	3.3V电平驱动电流35ma,驱动继电器需要加三极管
6	PWR	电源指示灯	供电常亮，明亮
6	NET	系统指示灯	系统状态指示灯
7	外置SIM卡		自弹小卡
注意	GPIO，ADC，如果要使用需要加强保护，可以参考测试底板设计

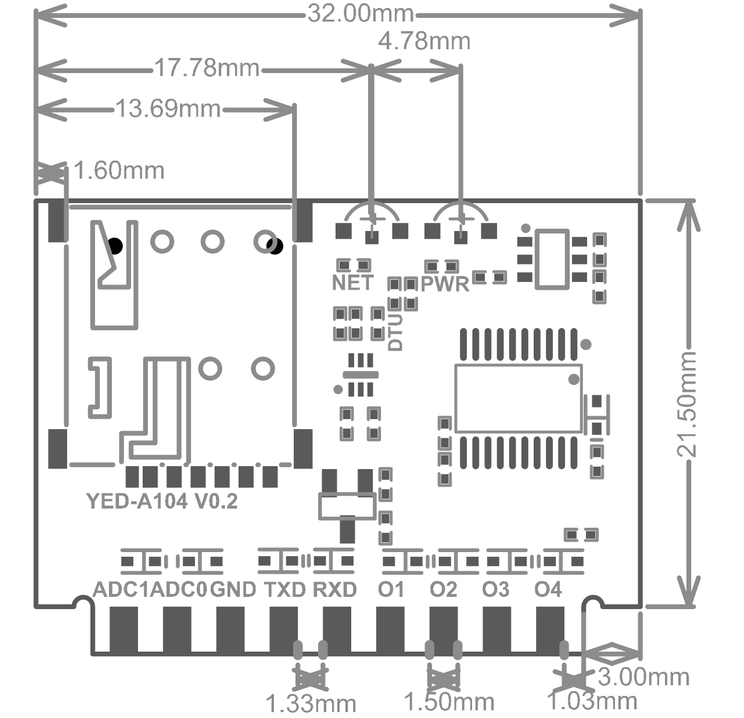

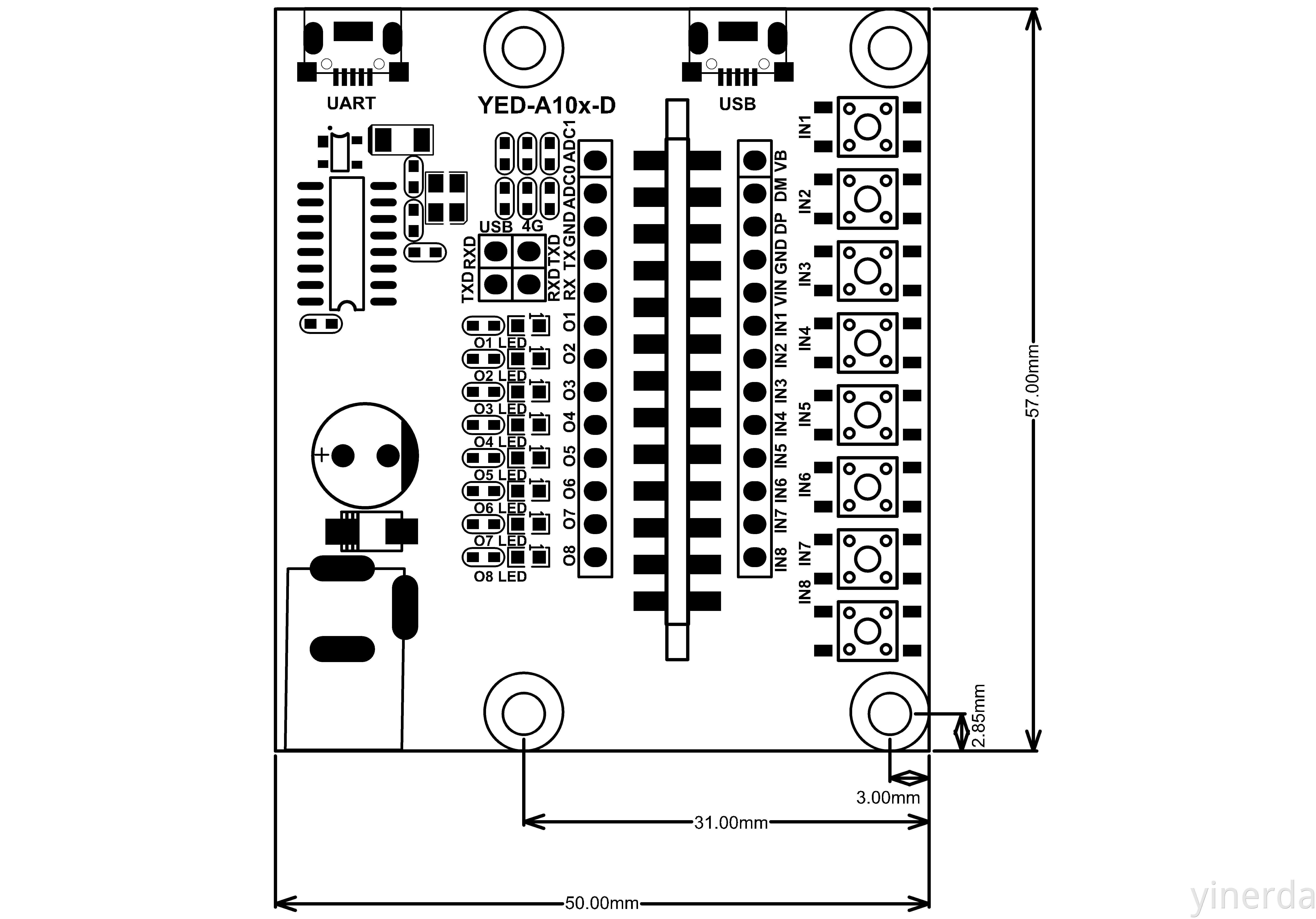

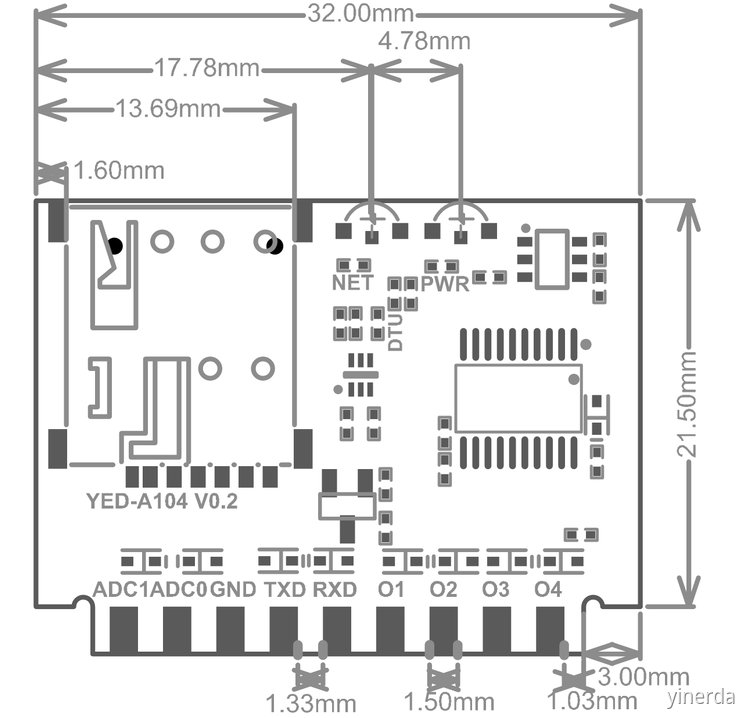

PCB尺寸

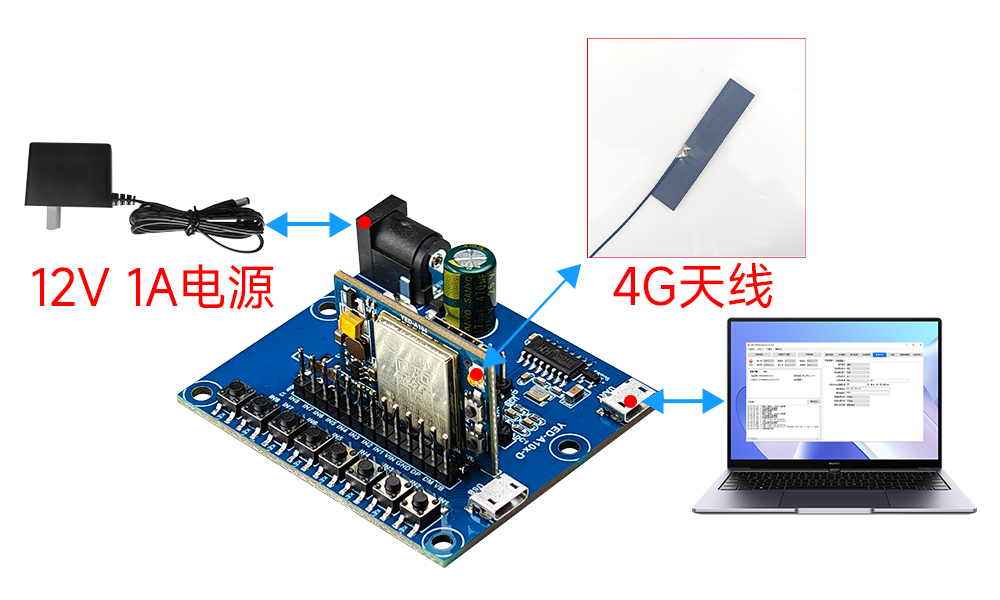

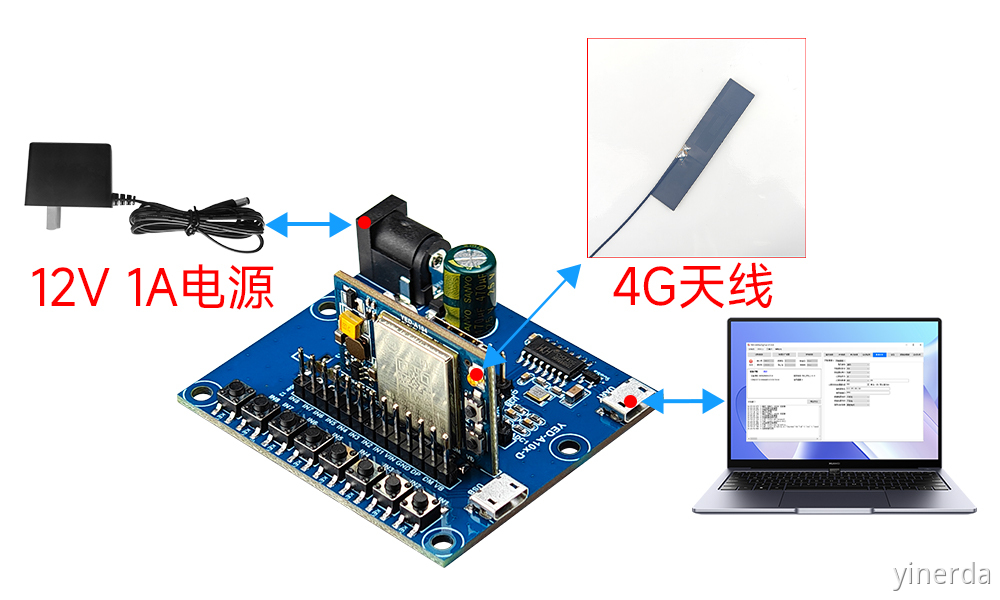

电脑安装CH340驱动；电脑USB线接UART 接口； LET天线接好；黑色DC座接5~12V电源；电脑串口软件和测试服务器可以测试设备。

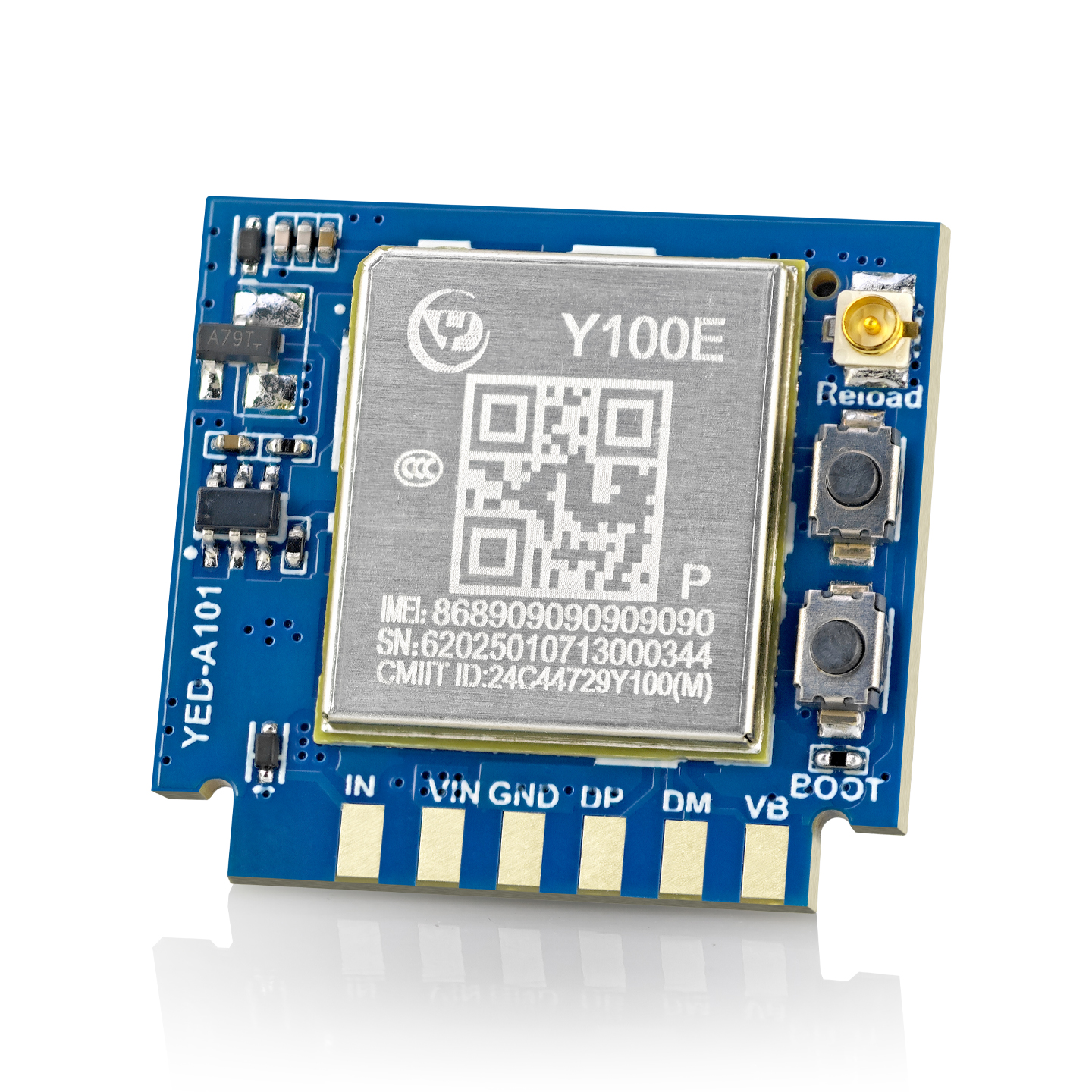

适用模组方案：Air780EP/Y100E

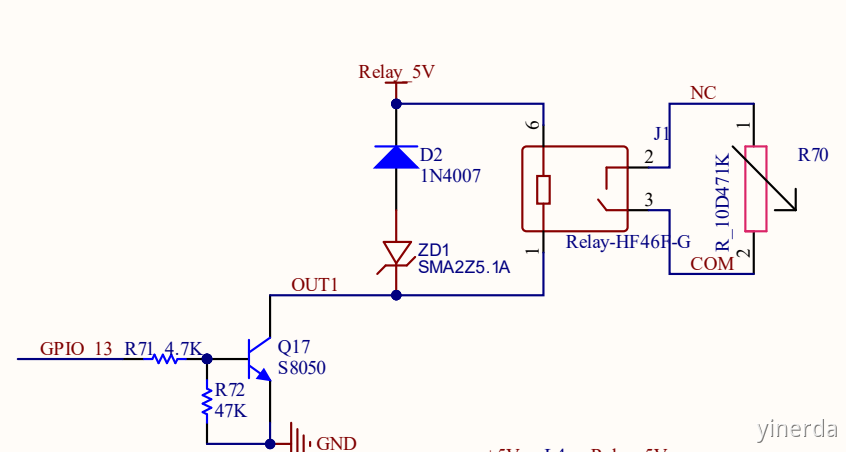

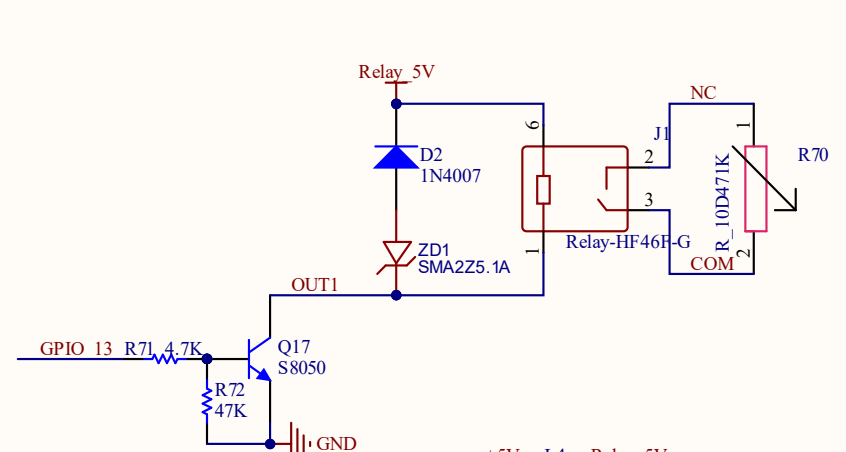

核心板的GPIO不能会直接驱动继电器，驱动电流不足，GPIO只提供一个控制信号，需要加三极管驱动。

下图的GPIO13 可以理解是核心板的任一个out GPIO。GPIO以外的继电器其他电路需要客户自己设计。
